1 添加Pinctrl节点

2 添加KEY设备节点

1 添加Pinctrl节点

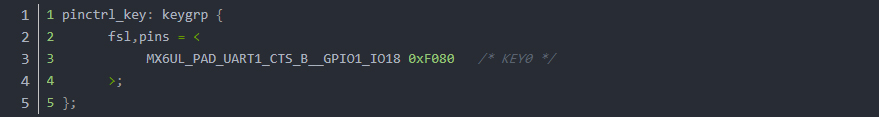

在i.MX6UL终结者开发板上按键KEY0使用了UART1_CTS引脚，打开topeet_emmc_4_3.dts文件，在 iomuxc 节点的 imx6ul-evk 子节点下创建一个名为“pinctrl_key”的子节点，节点内容如下所示：

第3行，将UART1_CTS引脚复用为GPIO1_IO18。

2 添加KEY设备节点

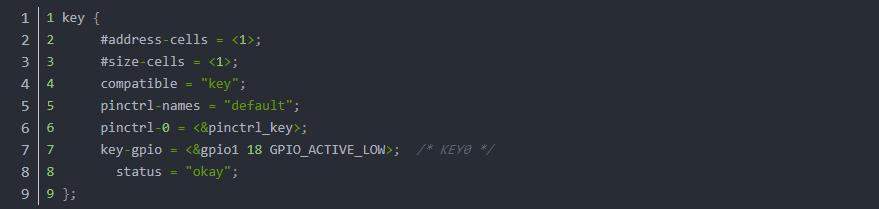

topeet_emmc_4_3.dts文件下，在根节点“/”下添加按键KEY0的节点，内容如下：

第 6 行，pinctrl-0 属性设置 KEY 所使用的 PIN 对应的 pinctrl 节点。

第 7 行，key-gpio 属性指定了KEY0所使用的 GPIO。

检查按键KEY0的UART1_CTS引脚有没有被其他设备使用，先检查UART1_CTS引脚在pinctrl节点下有没有重复申请，在检查“gpio1 18”有没有被其他设备引用。

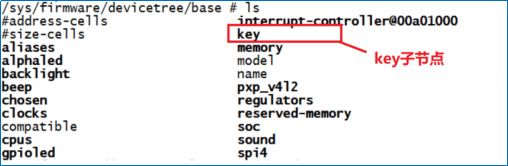

设备树编写完成以后使用“make dtbs”命令重新编译设备树，然后使用新编译出来的 topeet_emmc_4_3.dtb 文件启动 Linux 系统。启动成功以后进入“/proc/device-tree”目录中查看“key”节点是否存在，如果存在的话就说明设备树基本修改成功(具体作用还要驱动验证)，结果如图 2.1所示：
