     文档介绍迅为 iTOP-4412开发板 显卡驱动通过修改之后，能够支持HDMI的1080P分辨率输 出。

     请注意：本文档针对精英版和全能版，2018 年及以后迅为发布的内核源码，包含 Android4.03 和 Android4.4、Ubuntu 和 QtE 系统。

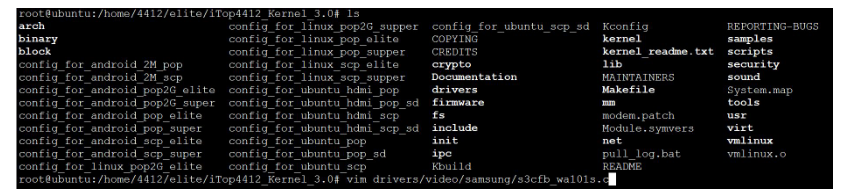

     本文档以精英版 Android4.0.3 系统的内核为例（4412 全能版和 4412 精英版的 Android4.4 内核也是一样），打开内核“drivers/video/samsung/s3cfb_wa101s.c”显卡 配置文件，如下图所示。

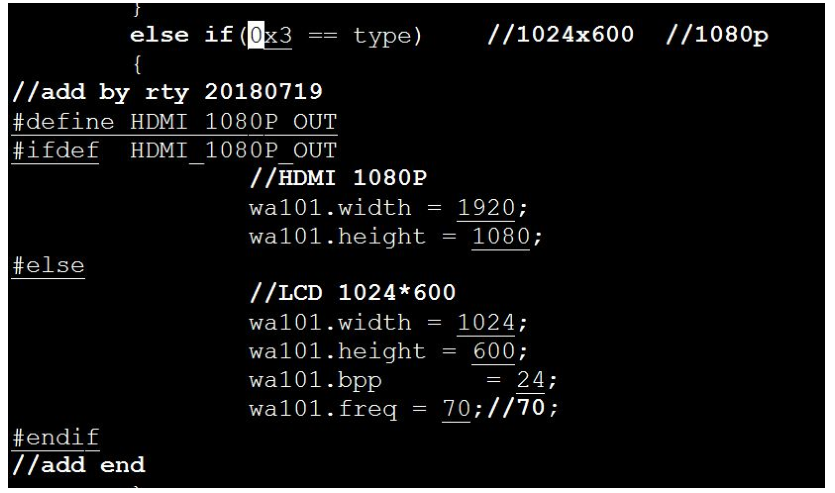

    打开之后，搜“0x3”,可以看到条件语句“else if（0x3==type）”,这部分是将拨码开 关设置为“0111”之后对应的显卡分辨率设置代码，将其改为如下图所示。

    上面代码只需要修改“else if（0x3 == type）”条件语句包含的语句，修改之后代码如 下：

     wa101.width = 1920;
     wa101.height = 1080;
     #else
     //HDMI 1080P

     //add by rty 20180719
     #define HDMI_1080P_OUT
     #ifdef HDMI_1080P_OUT
     //LCD 1024*600
     wa101.width = 1024;
     wa101.height = 600;
     wa101.bpp = 24;
     wa101.freq = 70;//70;
     #endif
     //add end

     修改之后的分辨率就是 HDMI 的 1080P 输出，对应硬件上拨码开关为 0111。

     如果想要恢复对金属框 7 寸屏幕和 10.1 寸屏幕的支持，则可以将上面修改之后的代码 “#define HDMI_1080P_OUT”屏蔽掉，这样就恢复原样，支持金属框 7 寸屏幕和 10.1 寸 屏幕，HDMI 也就输出 1024*600 了。

    修改完成之后，重新编译内核，烧写到开发板，HDMI 小口即可输出 1080P 的视频信 号。
